jueves, 9 de agosto de 2018

Pedalera casera DIY pedalboard

Aunque fui perdiendo el gusto por hacer entradas en este blog, siempre hay un momento para colgar algún trabajito suelto. En este caso se trata de un pequeño ikea hack para guitarristas, que nos permitirá crear una fantástica pedalera por un precio casi ridículo y en muy poco tiempo.

Para quien no esté muy al tanto del tema, decir que la pedalera es un soporte de suelo en el que habitualmente los guitarristas (también algunos bajistas), colocan los pedales de efectos para poder ir activándolos y desactivándolos con los pies mientras tocan.

Esta es la cuarta pedalera que hago y aunque ya hice otras dos anteriores basándome en un ikea hack que vi en youtube he preferido compartir esta última por varios motivos: el primero es que el producto Gorm del que hablan en ese vídeo ya no está disponible en las tiendas Ikea y el segundo es que he optimizado mucho más el peso y manejabilidad de la pedalera, en este último modelo.

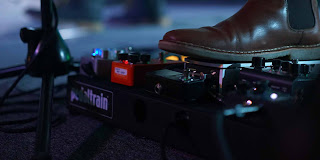

El modelo de pedalera en el que me inspiré es la conocida Pedaltrain 2 o también la actual Classic Jr. Con PVP de 149 € (!!!!!) y totalmente pelada (solo trae el velcro).


El coste final de mi pedalera fue de 15,7 € aunque podría haber sido algo más barata.

Componentes:

- Balda Ikea Hejne (7€ 2 uds.)
- Velcro autoadhesivo 5x50cm (3 uds. 0,8 €/ud.)
- 2 conectores jack hembra Neutrik (5,4 €/ud. no me convenció esta compra, luego diré porqué)
- 6 tornillos
- 2 taquitos de goma (prescindible)
- 2 tiradores (prescindible)
- 2 bridas definitivas

Herramientas:

- Taladro con broca de madera y corona
- Sierra
- Destornillador
- Lápiz y goma
- Martillo
- Metro
- Lija

Tiempo de realización: 3h (incluso menos si te das maña, yo me regodeo en cada medida)

Este es el resultado final


Pasos:

1. Tienes que abrir el paquete de la balda y quedarte con una de ellas, ya que vienen dos unidades, una de las tablas de la otra balda las puedes usar para el frontal (en mi caso utilicé una tabla que me había sobrado en otra ocasión).


Como se puede ver, la propia balda es muy inspiradora e incluso se podría montar la pedalera a partir de lo que ya está hecho, en mi caso quería ajustar el tamaño a una funda de transporte que tenía, así que la recorté.

2. Tienes que sacar las puntas de las tablas y quitarlas de los soportes, con un martillo y un poco de paciencia (salen bastante fácil). A continuación, medí el largo y ancho de mi funda y recorté las tres tablillas y los dos soportes, siempre dejando espacio entre las tablas para poder pasar los jacks y los cables de alimentación de los pedales.




3. Es el momento de atornillar las tablillas de nuevo a los soportes, para eso empleé seis tornillos (uno a cada lado) que no sobrepasaran el largo de la madera (creo que eran de unos 3.5 cms), los atornillé de arriba a abajo, ya que aguantará mejor la presión de pisar la pedalera (no importa que se vean, al igual que los agujeros de las puntas anteriores, quedarán tapadas cuando se ponga el velcro). Importante: no pongas muchos tornillos ni muy gruesos ya que sino el peso de la pedalera irá aumentando.

4. Busqué una tabla de madera para poner en la parte frontal y la recorté a la medida del largo. El alto de esa tabla va a ser lo que determine la inclinación de tu pedalera, en otras ocasiones la dejé tal cual venía y el ángulo de inclinación era excesivo, así que esta vez la corté longitudinalmente por un poco más de la mitad.

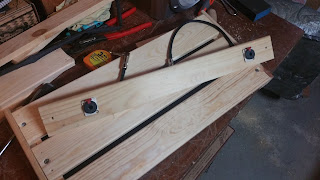

5. Antes de atornillarla y para evitar que por culpa de un tirón de cable se me desenchufe la pedalera en medio del directo (me pasó con otra pedalera que tuve), decidí ponerle dos hembras de jack con cierre en la frontal, una de entrada y otra de salida. Para hacerle sitio, utilicé una corona en el taladro. Y aquí es donde si puedo, en próximas ocasiones no utilizaré este modelo de hembra de jack, ya que tiene un tornillito (se puede ver en la imagen), que molesta mucho ya que engrosa el calibre del mismo y hace que tengas que esforzarte para pasarlo por la madera.

6. Con dos tornillos ligeros y finitos, uní la tabla frontal a la estructura, adquiriendo ya el aspecto casi final de la pedalera. Hay gente que le da una imprimación de color para que se parezca más a la pedaltrain o también la barniza para que resista más tiempo o quede más chula, en esta ocasión para ahorrar tiempo y costes, decidí dejarla al natural.


7. En la parte inferior delantera, le puse dos taquitos de goma (uno en cada esquina) para evitar que se deslice hacia adelante cuando pulse con fuerza (importante detalle este). Los taquitos los cogí de uno de los pedales.


8. Decidí ponerle dos pequeños tiradores que tenía por casa por comodidad a la hora de levantarla del suelo o llevarla a otro sitio. Es probable que acabe quitándoselos porque añaden peso a la estructura general y no tengo muy claro que mejoren el agarre de la misma ya que la pedalera es bastante cómoda de coger por los lados.



9. Un pequeño error de cálculo fue ponerle los tiradores antes que el velcro, aunque no llegó la sangre al río, los quité, puse las tres tiras de velcro y de nuevo los volví a colocar.



10. Para terminar la pedalera le coloqué la fuente de alimentación por debajo de la tabla superior con dos bridas definitivas de color negro (en la imagen se puede ver una de las bridas al lado del delay). Le coloqué el velcro a los pedales y probé distintas configuraciones.
Como podéis ver ahora mismo tengo seis pedales, pero también probé poniendo un Wah-Wah Cry Baby en la izquierda y aun me quedaba espacio para varios pedales más.



Espero que os haya gustado y os sirva de ayuda
